Funkentelegraphie

Beste Auflösung: 1.440 x 900

Während aller Einsätze von U 54 wurde der Funkverkehr - hierzu gehörte neben dem Absetzen eigener Funksprüche auch das Abhören des gegnerischen Funkverkehrs - durch die beiden FT-Obergaste Otto Knüppel und Haidt abgewickelt.

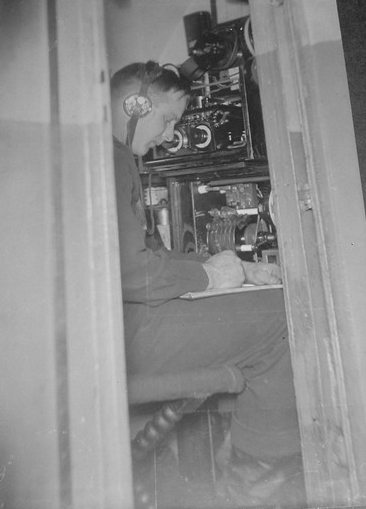

Das Bild rechts zeigt den FT-Raum von U 19. Die Verhältnisse auf U 54 waren entsprechend. Während der Einsätze waren die kleinen, schallisolierten Räume geschlossen. Nachrichten wurden durch eine Klappe in der Tür herein- und herausgereicht.

Bild links: Otto Knüppel in der Uniform eines FT- Obergastes.

Die “Funkenbude” (so wurde sie im Marinejargon, aber auch von Wilhelm II. genannt), war zwar der ruhigste Raum im Boot, aber auch äußerst beengt mit Temperaturen von bis zu 60° C. Auf knapp 2 m² Grundfläche - durch die Rundung des Druckkörpers und durchlaufende Leitungen zusätzlich verkleinert - waren die umfangreichen Funk- geräte installiert.

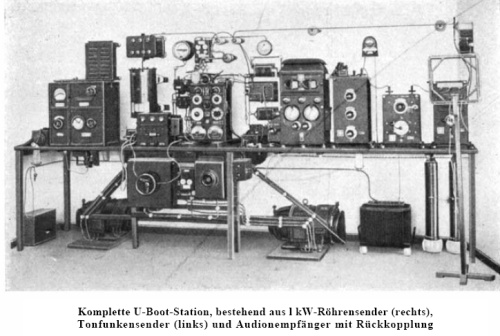

Die U-Boote waren zunächst mit Tonfunkensendern und ab 1917 dann auch mit Röhrensendern und Empfängern von Telefunken ausgerüstet. Die komplette Funkanlage zeigt eine Darstellung aus der Telefunken-Werkszeitung:

Tonfunkensendeanlage

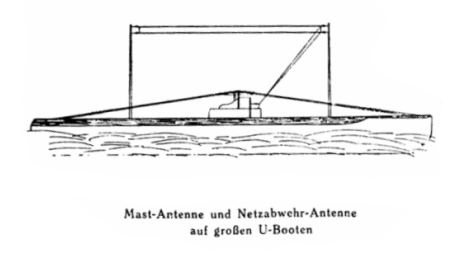

Zum Senden mussten die U-Boote auftauchen. Um auch weit entfernte Sender in der Heimat mit guter Qualität zu erreichen, wurden zwei Sendemasten aufgestellt. Bei U 54 erfolgte dies noch mechanisch, auf späteren U-Booten geschah dies mit einem Elektromotor. Im Einsatz und bei guten Witterungsverhältnissen reichte dagegen die in die als Netzabweiser über das Boot gespannten Stahlseile integrierte Antenne:

Antennen

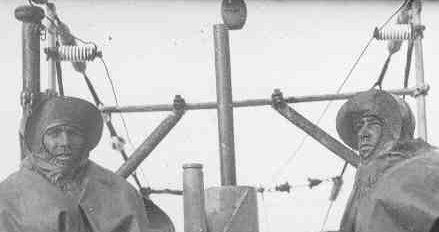

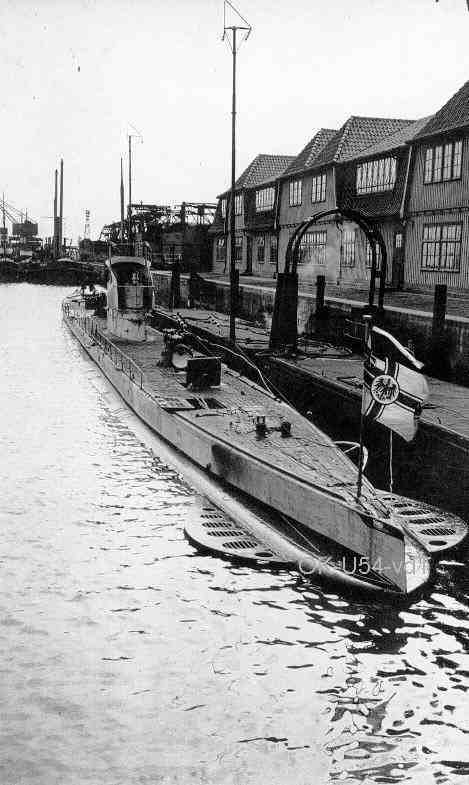

	Links: U-54 in Helgoland mit aufgestellten Funkmasten. Die Drähte der Reusenantenne sind leider nicht erkennbar. Unten: Isolatoren der Netzabweiserantenne hinter Brückenwache auf U 54.

Die größte Funkstation der Marine befand sich in Nauen bei Berlin. Im Einsatz lief der Funkverkehr der U-Boote mit dem Stab des FdU in Wilhelmshaven über die Funkstation auf dem Kleinen Kreuzer Arkona:

SMS Arkona
